Наше предприятие создано в 1989-ом году и специализируется на разработке, изготовлении и сервисном обслуживании нефтепромыслового и технологического оборудования.
Мы выполняем полный цикл работ, начиная с разработки чертежей и заканчивая поставкой готового оборудования; при необходимости производим монтаж, пуско-наладку, а в дальнейшем и сервисное обслуживание.
Мы тесно сотрудничаем с нашими заказчиками, учитывая все их пожелания, замечания; отслеживаем судьбу наших изделий; в результате - на основе накопленного опыта эксплуатации - имеем возможность вести постоянное совершенствование производимого нами оборудования.
Выпущенное нами оборудование работает в ПАО "Татнефть", в малых нефтяных компаниях, в нефтесервисных компаниях.
Мы всегда открыты для новых проектов и рады сотрудничеству.
Наше предприятие находится по адресу: 423450, Республика Татарстан, Альметьевский район, город Альметьевск, Бугульминский тракт, дом 42.
Мы работаем в будние дни с 7:00 до 16:00 по московскому времени, суббота-воскресенье - выходные.
Телефон/Факс: (8553) 30-52-66; (8553) 30-51-23.
E-mail: firma-poisk@yandex.ru.

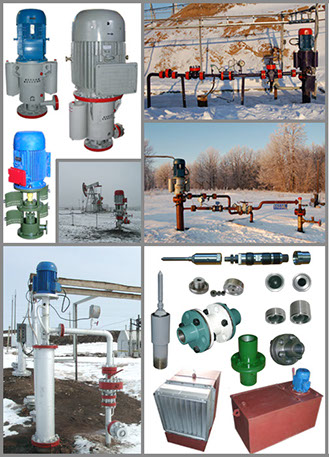

Нефтепромысловое оборудование
для ремонта и обслуживания скважин. 2

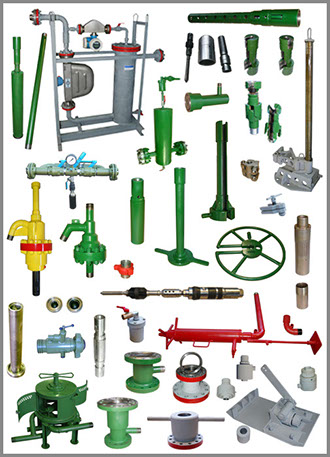

Оборудование для
транспортировки нефти,
технической и промысловой воды. 3
Нестандартное оборудование. 4
КАТАЛОГ
нефтепромыслового и технологического оборудования
Нефтепромысловое оборудование
для систем поддержания
пластового давления
Нефтепромысловое оборудование
для ремонта и обслуживания
скважин

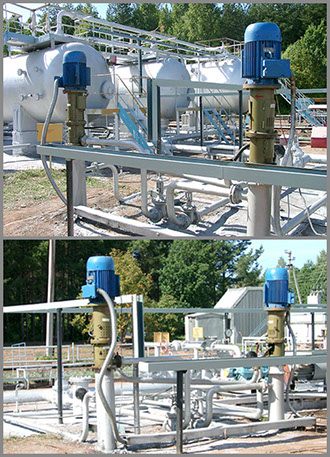

Оборудование для
транспортировки нефти,
технической и промысловой воды
Нестандартное оборудование
Установка насосная центробежная с верхним приводом УНЦВП
НАЗНАЧЕНИЕ
Установка предназначена для индивидуальной закачки пресной и сточной воды через шурф в нефтяной пласт. Может использоваться в качестве дожимной насосной установки. Комплектуется торцовы-ми уплотнениями на 20,0 МПа. Устанавливается около устья нагне-тательной скважины. Состоит из погружного центробежного насоса типа ЭЦНАВВ5 и привода с фланцевым электродвигателем частотой вращения 3000 об./мин и мощностью от 22 до 250 кВт. Насос по подаче и напору подбирается индивидуально под каждую скважину.
ДОСТОИНСТВА
1. Возможность индивидуальной закачки на удаленных и отдельно стоящих скважинах.
2. Отсутствие необходимости прокладки высоконапорных трубопроводов, а при применении в качестве дожимной насосной установки - дополнительных низконапорных.
3. Малый вес и габариты УНЦВП.
4. Высокая надежность и малые эксплуатационные затраты.
5. Высокая экологическая безопасность в связи с применением торцового уплотнения и предохранительного сальникового уплотнения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПОВЫХ УНЦВП
Типоразмер насосной
установки
Подача,
3
Напор,
м
Мощность электродвигателя, кВт
Масса, кг,
не более
УНЦВП-37
УНЦВП-55
УНЦВП-75
УНЦВП-90
УНЦВП-160
37
55
75
90
160
50 - 160
80 - 200
125 - 250
160 - 400
400
400 - 2000
400 - 2000
400 - 2000
400 - 2000
1400
750
880
1015
1060
1312
Маслостанция МС 2х4
НАЗНАЧЕНИЕ
Маслостанция МС 2х4 предназначена для комплектации системы смазки насосных агрегатов типа ЦНС-180, ЦНС-80, ЦНС-63, а также может применяться и для других целей.
ДОСТОИНСТВА
1. Не имеет аналогов.
2. Тройная степень очистки масла (перелив, сетка и фильтр на насосе).
3. Маслонасос находится постоянно в масле, что обеспечивает его долговечность.
4. Возможность регулирования давления в пределах 0-0,4 МПа.
5. Простота обслуживания.
6. Долговечность.
7. Высокая эксплуатационная надежность.
8. Низкое потребление электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Мощность электродвигателя, кВт - 1,1.
2) - 0,4 (4).
3. Частота вращения вала, мин-1 - 1500.
4. Подача, м3/час - 2.
5. Объём маслобака, л - 250.
6. Габаритные размеры, мм - 1000х500х770.
7. Масса, не более, кг - 190.
Агрегат воздушного охлаждения АВО-0,25
НАЗНАЧЕНИЕ
Агрегат воздушного охлаждения АВО-0,25 предназначен для охлаждения смазывающей жидкости в системе смазки электродвигателей и насосов в агрегатах ЦНС-180, ЦНС-80, ЦНС-63 и др.
Агрегат может применяться в паре с маслостанцией МС 2х4.
ДОСТОИНСТВА
1. Компактность.
2. Простота конструкции.
3. Высокая эффективность охлаждения.
4. Низкое потребление электроэнергии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Производительность по воздуху, м3/час - 3000.
2. Площадь поверхности охлаждения, м2 - 12,9.
3. Электродвигатель вентилятора, кВт/мин-1 - 0,25/1500.
4. Габаритные размеры, мм - 810х750х590.
5. Масса, не более, кг - 130.
Упруго-компенсирующая муфта УКМ (с промвставкой)
НАЗНАЧЕНИЕ
Упруго-компенсирующая муфта предназначена для передачи крутящего момента от вала электродвигателя к валу насоса в насосных агрегатах типа ЦНС-180, ЦНС-80, ЦНС-63 и др., применяемых в системе ППД нефтяной промышленности. Она также может быть применена и для соединения валов других агрегатов.
ДОСТОИНСТВА
1. Полная взаимозаменяемость пластин в пакетах.
2. Малое количество пальцев.
3. Невысокая стоимость благодаря простоте конструкции.
4. Простота обслуживания.
5. Высокая эксплуатационная надежность.
6. Возможность компенсации несоосности валов до 1,5 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Исполнение
00
Исполнение
01
Исполнение
02
Исполнение
03
№
п/п
Наименование параметра
3,2
100
300
510
65
5,2
120
300
510
68
2,6
80
300
480
63
2,3
70
300
480
62
1
2
3
4
5
Номинальный крутящий момент, кН·м
Диаметр отверстия под вал электродвигателя (d), мм
Диаметр муфты, мм
Длина муфты (L), мм
Масса, кг
Упруго-компенсирующая муфта УКМ (без промвставки)
НАЗНАЧЕНИЕ
Упруго-компенсирующая муфта предназначена для передачи крутящего момента от вала электродвигателя к валу насоса в насосных агрегатах типа ЦНС-38, ЦНС-50,ЦНС-60, ЦНС-105, ЦНС-180, ЦНС-300 и аналогичных, применяемых для перекачки жидкости. Она также может быть применена и для соединения валов других агрегатов.
нар.=300 мм; 2нар.нар.
Упруго-компенсирующая муфта УКМ-1-110-110 (без промвставки)
НАЗНАЧЕНИЕ
Муфта предназначена для передачи крутящего момента от вала электродвигателя к валу насоса в насосных агрегатах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальный крутящий момент, кН·м - 4,011.
эл.
н.
4. Диаметр муфты, мм - 300.
5. Длина муфты (L), мм - 435,3.
6. Масса, кг, не более - 54.
Устройство штуцерное с керамической вставкой УШК
НАЗНАЧЕНИЕ
Штуцерное устройство предназначено для регулирования объемов закачиваемой жидкости в нагнетательные скважины в составе устьевой арматуры. Конструктивно выполнено в виде вставки, устанавливаемой в межфланцевое соединение высоконапорного трубопровода и не требующей дополнительного уплотнения.
Штуцерное устройство отличается от используемых наличием штуцера из специальной сверхтвердой керамики, что позволило снизить интенсивность износа штуцера и значительно увеличить срок службы штуцерных устройств с 3–6 месяцев до 2–3 лет.
В конструкции предусмотрен фильтрующий элемент, позволяющий исключить случаи забивания отверстия штуцера крупными частицами механических примесей.
Штуцерное устройство хорошо работает при наличии в рабочей жидкости абразивных частиц.
Для использования в агрессивных средах штуцерные устройства изготавливаются из специальных марок нержавеющей стали. Данная конструкция штуцерных устройств успешно эксплуатируется в системах ППД с 1997-го года. Использование данных устройств при их низкой стоимости и низких эксплуатационных затратах даёт значительный экономический эффект.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Наименование параметра
УШК-73
УШК-101
1
2
3
4
5
6
Рабочая среда
2
2
Диаметр проходного отверстия, мм
Габаритные размеры, мм:
наружный диаметр
ширина
Масса, кг, не более
200
50
73
38
0,5
250
70
101
37
1,75
Пресные и сточные воды, нефтепродукты
2 - 18 (шаг - 1 мм)
Клапан обратный малогабаритный межфланцевый типа КОММ-101
НАЗНАЧЕНИЕ
Клапан обратный малогабаритный межфланцевый (далее - клапан) предназначен для предотвращения обратного потока жидкости в системах, транспортирующих жидкость, а также для сбрасывания избыточного давления газа из затрубного пространства нефтедобывающей скважины в трубопровод скважинной жидкости.
Устанавливается между фланцами по ГОСТ 28919-91.
ДОСТОИНСТВА
1. Значительно снижены потери давления на обратном клапане и составляют 0,5-1,0 кгс/см2. В применяемых в настоящее время обратных клапанах теряется до 2-3 кгс/см2.
2. Пропускная способность клапана увеличена в 4 раза по сравнению с ближайшим аналогом.
3. Конструктивно обратный клапан имеет малый вес и габариты и устанавливается в межфланцевое соединение трубопровода. За счёт этого значительно снижены эксплуатационные расходы на его монтаж, обслуживание и замену.
4. За счёт простоты конструкции и отсутствия пружинных элементов значительно увеличена надёжность уплотнения и клапана в целом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочее давление, МПа (кгс/см2) - 21 (210).
2. Диаметр нагнетательного трубопровода, мм - 75; 89; 100.
3. Условный проход, мм - 40.
4. Потери давления на клапане при расходе 5 л/сек, кгс/см2 - 0,5-1,0.
5. Габаритные размеры, мм - d101х37 или d101х80.
6. Масса, кг, не более - 1,5 или 2,4.
Клапан для опрессовки колонны НКТ
НАЗНАЧЕНИЕ
Клапан выпускается в трех исполнениях, предназначен для опрессовки в нагнетательных скважинах эксплуатационной колонны НКТ 2”; 2,5” и 3”; также может использоваться для опрессовки колонны технологических НКТ при ремонте скважин. Клапан состоит из двух основных узлов: седла и запорного органа.
При монтаже новой колонны НКТ запорный орган устанавливается на конец колонны НКТ и спускается в скважину.
При опрессовке действующей колонны НКТ запорный орган спускают под собственным весом. Подъём может осуществляться как методом вымывания жидкостью, так и ловителем.
ДОСТОИНСТВА
1. Простота конструкции.
2. Высокая надежность резинового уплотнения.
3. Возможность извлечения запорного органа из скважины методом вымывания жидкостью или ловителем.
4. Возможность сброса жидкости из НКТ при подъёме ловителем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№ п/п
Значение параметра
Наименование параметра
1
2
3
4
5
6
Диаметр опрессовываемой колонны НКТ, дюйм
Рабочая среда
Максимальное рабочее давление, МПа
Диаметр проходного отверстия седла, мм
Габаритные размеры, мм, не более:
запорного органа (диаметр х длина)
опрессовочного седла (диаметр х длина)
Масса, кг, не более:
запорного органа
опрессовочного седла
2
20,0
42
46х315
73х167
1,0
2,3
2,5
20,0
50
58х315
89х191
1,2
3,8
3
20,0
60
74х315
108х229
1,4
7,4
Пресные и сточные воды,
нефтепродукты
Ловители штанговые
НАЗНАЧЕНИЕ
Ловители предназначены для извлечения из скважины оборванных штанг, полированных штоков.
ТАБЛИЦА ВЫПУСКАЕМЫХ ЛОВИТЕЛЕЙ
№
п/п
Обозначение
Наименование
Диаметр корпуса
ловителя, мм
Применяемость
1
57
АПД 009.000
-01
-02
-03
-04
-05
Ловитель универсальный
Ш19, d19 мм - за тело
Ш22, d22 мм - за тело
Ш25, d25 мм - за тело
полированный шток, d32 мм
изношенный шток, d29 мм
Ш16, d16 мм - за тело
Ловитель универсальный
полая штанга, d36 мм - за тело
полирован. шток d42 мм - за тело
2
70
НТК 13.19.00.000
-01
3
НТК 13.29.00.000
Ловитель штанг
60
полый полирован. шток d36 мм - за тело
НКТ 14.43.00.000
-01
-02
-03
Ловитель штанговый
за муфту
для муфты МШ22, d46 мм
для муфты МШ22 (исп. 3), d46 мм
для муфты МШ19, d40 мм
для полирован. штока, d38 мм
4
57
5
71
НТК 16.02.000
Ловитель штанговый
за муфту
для муфты МШ25, d56 мм
для муфты МШ25, d51 мм
НТК 14.60.00.000
-01
-02
-03
-04
-05
Ловитель штанговый
универсальный
для полированного штока, d32 мм
для штанги Ш22, d22 мм - за тело
для штанги Ш19, d19 мм - за тело
изношен. полирован. шток, d29 мм
для штанги Ш16, d16 мм - за тело
для штанги Ш13, d13 мм - за тело
6
47
Ловитель за галтели
для штанг Ш19 и Ш22
для штанги Ш19, d35 мм - за галтель
для штанги Ш22, d38 мм - за галтель
7
57
НТК 15.05.000 изм.1
-01
8
НТК 14.62.003
Цанга-ловитель
Ш16 или за штырь d16
для штанги Ш16,
за штырь запорного органа НКТ 60
НТК 17.02.000
Ловитель
для подъёма насоса
за резьбу М27 насоса
9
59
10
НТК 17.06.000
58
Ловитель штанговый
за муфту
для муфты МШ19, d40 мм (исп. 2)
11
И 1531.00.000
Ловитель для опрессовочн. клапана КОСУР
для штока d12 мм КОСУР 1,5"
34
Ключ для отворота колонной головки (крестовины)
НАЗНАЧЕНИЕ
Ключ предназначен для отворота колонной головки (крестовины) при помощи гидравлического ключа ГКШ-1200.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Максимальный крутящий момент, Нм - 5800.
2. Диаметр обсадной колонны, мм - 146.
3. Габаритные размеры, мм - 1085х700х300.
4. Масса, кг, не более - 54,4.
Ключ штанговый круговой
НАЗНАЧЕНИЕ
Ключ предназначен для отвинчивания штанг при закреплённом (прихваченном) плунжере штангового насоса захватыванием ключом за тело, т.к. при подъёме колонны НКТ со штангами муфтовые соединения труб не совпадают с муфтовыми соединениями штанг. Ключ обеспечивает безопасность работы и надёжный захват за тело штанги.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Максимальный крутящий момент, Нм - 980.
2. Диаметр штанги, мм - 16, 19, 22, 25.
3. Диаметр штурвала, мм - 488.
4. Высота ключа (плашек), мм - 36.
5. Масса, кг, не более - 6,6.
Ключ штанговый круговой КШК-16-32
НАЗНАЧЕНИЕ
Ключ предназначен для отвинчивания штанг и полированного штока подвесным ключом ГКШ-1200, а также для подъёма элеватором ЭТА при закреплённом (прихваченном) плунжере штангового насоса. Во время подземного ремонта скважины при заедании плунжера приходится поднимать трубы вместе со штангами. Так как муфтовые соединения труб не совпадают с муфтовыми соединениями штанг, то после отвинчивания очередной трубы над муфтой, установленной на элеваторе, будет находиться гладкое тело штанги, захват которого штанговым ключом невозможен. В круговом ключе штанги захватываются плашками за тело, одна из которых неподвижная, другая - подвижная.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Максимальный крутящий момент, Нм - 1100.
2. Диаметр штанги, мм - 16, 19, 22, 25.
3. Диаметр полированного штока, мм - 32.
4. Условный захватываемый диаметр ствола элеватором ЭТА, мм - 73.
5. Габаритные размеры, мм - 690х180.
6. Масса, кг, не более - 20.
Приспособление штанговое ПШ устройства для свинчивания и развинчивания насосных штанг
НАЗНАЧЕНИЕ
Приспособление штанговое предназначено для захвата за квадрат, удержания на весу, фиксации от проворота при свинчивании и развинчивании насосных штанг во время проведения спуско-подъёмных операций на скважинах с использованием элеватора ЭТА. Приспособление применяется вместо штанговых элеваторов и штангового крюка.
ДОСТОИНСТВА
1. Комплектуется двумя ключами.
2. Повышена надежность соединения ключа с основанием за счёт применения крупных зубьев.
3. Снижение трудоемкости работ.
4. Использование элеватора ЭТА вместо штангового крюка.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Наименование параметра
ПШ-16
ПШ-19/22
ПШ-25
1
2
3
4
5
Диаметр отворачиваемых штанг, мм
Грузоподъёмность, кгс
Момент затяжки, Нм
Габаритные размеры, мм, не более:
основание (высота х диаметр)
ключ (высота х диаметр)
Масса комплекта, кг, не более
в том числе: основание
ключ
16
5000
300
200х114
285х114
15,0
4,0
5,5
19/22
5000
500/700
200х114
288х114
15,4
4,0
5,7
25
7000
1100
200х114
290х114
15,8
4,0
5,9
асадка штанговая ШН устройства для свинчивания и развинчивания насосных штанг
НАЗНАЧЕНИЕ
Насадка штанговая предназначена для свинчивания и развинчивания насосных штанг при помощи гидравлического подвесного ключа типа ГКШ-1200 совместно с приспособлением штанговым ПШ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Наименование параметра
ШН-16
ШН-19/22
ШН-25
1
2
3
4
Диаметр отворачиваемых штанг, мм
Момент затяжки, Нм
Габаритные размеры, мм, не более:
Масса комплекта, кг, не более
16
300
200х90
3,6
19/22
500/700
210х90
3,9
25
1100
215х90
4,0
Обтиратор штанговый устьевой ОШУ-16-25
НАЗНАЧЕНИЕ
Обтиратор штанговый устьевой ОШУ-16-25, где О - обтиратор, Ш - штанговый, У - устьевой, 16 - минимальный размер штанги, 25 - максимальный размер штанги, предназначен для очистки штанг, поднимаемых из скважины, от скважинной жидкости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Габаритные размеры, мм:
- диаметр - 127;
- высота - 370.
2. Масса, кг, не более - 7,6.
Быстроразъёмное соединение БРС-50
НАЗНАЧЕНИЕ
Быстроразъёмное соединение предназначено для надёжного соединения труб НКТ 60 в трубопроводах высокого давления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - вода, нефть, нефтепродукты.
2. Рабочее давление, МПа - 21,0.
3. Условный проход, мм - 50,0.
4. Способ присоединения - резьба НКТ 60 ГОСТ 633-80.
5. Габаритные размеры, мм - 130х170х150.
6. Масса, кг, не более - 5,6
Клапан обратный малогабаритный межфланцевый типа КОММ-73
НАЗНАЧЕНИЕ
Клапан обратный малогабаритный межфланцевый предназначен для сброса избыточного давления газа из затрубного пространства нефтедобывающей скважины. Может применяться для предотвращения обратного потока в трубопроводных системах, перекачивающих нефтепромысловые жидкости и воду. Устанавливается между фланцами быстроразъёмного соединения (БРС), не требует при установке сварочных работ. Отличается простотой конструкции, повышенной надёжностью за счёт отсутствия пружинных элементов и подвижных металлических деталей.
Выпускается три модификации клапана, отличающиеся условным проходом, шириной посадочного кольца, минимальным внутренним диаметром отверстия фланца БРС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение модификаций
Наименование параметра
01
02
03
1
2
3
4
5
6
7
8
Рабочая среда
Рабочее давление, МПа
Ширина посадочного кольца, мм
Условный проход, мм
Минимальный внутрен. диаметр отверстия фланца БРС, мм
Средний диаметр посадочного кольца, мм
Габаритные размеры, мм, не более
Масса, кг, не более
10,0
17,0
16,5
44,0
65,0
d73х22
0,35
10,0
20,0
20,0
48,0
65,0
d73х22
0,4
10,0
24,0
30,0
55,0
65,0
d73х22
0,4
Пресные и сточные воды, нефтепродукты
Клапан обратный агрегатный КОА-50
НАЗНАЧЕНИЕ
Клапан обратный агрегатный предназначен для предотвращения обратного потока жидкости, закачиваемой в скважину цементировочными агрегатами типа ЦА-320.
Отличается надёжностью за счёт отсутствия пружинных элементов и подвижных металлических деталей, не критичен к повышенному содержанию твёрдых взвешенных частиц в закачиваемой жидкости.
Оборудован устройством, позволяющим производить сброс давления.
Применяется при опрессовке колонны НКТ и может работать в любом положении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - пресные и сточные воды, нефтепродукты.
2. Максимальное давление запирания полостей, МПа - 21,0.
3. Условный проход, мм, не менее - 40.
4. Присоединительные размеры, мм - под БРС-50.
5. Габаритные размеры, мм - 353х255.
6. Масса, кг, не менее - 20.
Шарнирное устройство ШУ
НАЗНАЧЕНИЕ
Устройство шарнирное применяется как составная часть колонны насосных штанг и предназначено для соединения насосных штанг между собой при глубинно-насосной добыче нефти.
Применяется вместо стандартной штанговой муфты по ГОСТ 31825-2012. Верхняя часть штанг вращается штанговращателем. Нижняя часть, присоединенная к нижней части шарнирной муфты, не вращается, т. к. шарниры вращаются относительно друг друга.
ДОСТОИНСТВА
1. Исключает отворот в колонне штанг от усилий, возникающих за счет трения нижней части колонны штанг с внутренней поверхностью НКТ.
2. Простота конструкции.
3. Невысокая стоимость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Наименование параметра
ШУ-19
ШУ-22
ШУ-25
1
2
3
4
5
Максимальное растягивающее усилие, кгс
Размер лысок под ключ, мм
Условный диаметр соединительных
резьбовых отверстий по ГОСТ 31825-2012, мм
Габаритные размеры, мм, не более:
Масса, кг, не более
10000
41
19
312х50
3,35
10000
41
22
312х53
3,5
10000
47
25
312х58
3,7
втосцеп АС-89 с шарнирным затвором и сливным клапаном
НАЗНАЧЕНИЕ
Автосцеп АС-89 с шарнирным затвором и сливным клапаном предназначен для соединения и отсоединения подвески насосных штанг с плунжером ШГН диаметром 70 мм; для его работы на насос необходимо установить одну НКТ 89, выше колонна НКТ может состоять из труб диаметром 73 мм. Автосцеп также выполняет функции шарнирной муфты и автоматического сливного клапана.
Автосцеп состоит из трех отдельных узлов: шарнирного затвора 1, муфты специальной 2, пики 3.
ДОСТОИНСТВА
1. Соединение штанг в скважине с глубинным насосом любой сложности.
2. Снижение металлоемкости колонны НКТ (применяются трубы диаметром 73 мм вместо 89).
3. Предотвращается износ плунжера, загрязнение цилиндра и клапанов насоса по сравнению со спуском плунжера на штангах.
4. Посадка плунжера в цилиндр гарантирована при сборке.
5. Предотвращается отворот плунжера, получающего возможность легкого вращения на шариках затвора относительно подвески штанг.
6. В отличие от аналогов при демонтаже насоса не требуются специальные мероприятия для слива жидкости из колонны НКТ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая нагрузка, тс - 10.
2. Усилие среза штифта, кгс, не более - 150.
3. Габаритные размеры, мм (длина х наружный диаметр):
шарнирный затвор - 265х65;
муфта специальная - 180х108х63;
пика - 344х56.
4. Масса, кг, не более:
общая - 10,5;
шарнирный затвор - 3,8;
муфта специальная - 5,0;
пика - 1,7.
Вертлюг универсальный ВУ-40-16
НАЗНАЧЕНИЕ
Вертлюг универсальный ВУ-40-16, где В - вертлюг, У - универсальный, 40 - грузоподъёмность в тоннах, 16 - рабочее давление в МПа, предназначен для прямой и обратной подачи промывочной жидкости в подвешенную к нему колонну насосно-компрессорных труб при ремонтных работах в нефтяных и газовых скважинах.
ДОСТОИНСТВА
1. Простота конструкции.
2. Равнопроходное сечение по стволу и отводу вертлюга.
3. Удобство захвата элеватором типа ЭТА.
4. Высокая эксплуатационная надёжность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Грузоподъёмность, т - 40.
2. Проводимая среда - промывочная жидкость.
3. Рабочее давление прокачиваемой жидкости, МПа - 16.
4. Диаметр проходного отверстия ствола, мм - 47.
5. Присоединительные резьбы для условного диаметра труб, мм:
на конце ствола - ГОСТ 633-80 - НКТ 73;
на отводе корпуса - ГОСТ 633-80 - НКТ 73.
6. Габаритные размеры, мм - 680х450.
7. Масса, кг, не более - 87.
Вертлюг универсальный ВУ-60-16
НАЗНАЧЕНИЕ
Вертлюг универсальный ВУ-60-16, где В - вертлюг, У - универсальный, 60 - грузоподъёмность в тоннах, 16 - рабочее давление в МПа, предназначен для удержания на весу вращающейся колонны НКТ, БТ и подачи к ним рабочей жидкости при проведении ремонтных работ в нефтяных и газовых скважинах. Вертлюг позволяет работать при правом и левом вращениях.
ДОСТОИНСТВА
1. Универсальность для правого и левого вращения.
2. Возможность удержания на весу элеватором ЭТА или двухштропным элеватором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Грузоподъёмность, т - 60.
2. Проводимая среда - промывочная жидкость.
3. Рабочее давление прокачиваемой жидкости, МПа - 16.
4. Частота вращения ствола, об/мин, не более - 150.
5. Диаметр проходного отверстия ствола, мм - 60.
6. Присоединительные резьбы для условного диаметра труб, мм:
на конце ствола - ГОСТ 631-75 - В 89 Л;
на стопоре-переводнике - ГОСТ 633-80 - НКТ 73;
- ГОСТ 631-75 - В 89.
7. Габаритные размеры, мм - 1320х535.
8. Масса, кг, не более - 201.
Сальник промывочный СП-73-8
НАЗНАЧЕНИЕ
Сальник промывочный СП-73-8, где С - сальник, П - промывочный, 73 - условный проход манжеты в мм, 8 - максимальное давление жидкости в МПа, предназначен для обеспечения герметичности между подвижной колонной насосно-компрессорных труб и эксплуатационной колонной при прямой и обратной промывке с допуском НКТ 73.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - пресные и сточные воды.
2. Максимальное давление жидкости, МПа - 8.
3. Условный проход манжеты, мм - 73.
4. Габаритные размеры, мм - 620х240.
5. Масса, кг, не более - 41.
Узел сальника промывочного
НАЗНАЧЕНИЕ
Узел сальника промывочного предназначен для обеспечения циркуляции промывочной жидкости при прямой и обратной промывках и предотвращения её утечки между эксплуатационной колонной и колонной НКТ 73.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - пресные и сточные воды.
2. Максимальное давление жидкости, МПа - 8.
3. Условный проход манжеты, мм - 73.
4. Присоединительные размеры отвода - НКТ 60.
5. Габаритные размеры, мм - 452х442.
6. Масса, кг, не более - 80.
Катушка переводная КП 150х21
НАЗНАЧЕНИЕ
Катушка переводная предназначена для соединения устьевого фланца с превентором или КГОМ в случае расхождения присоединительных размеров фланцев при выполнении текущего или капитального ремонта скважин.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочее давление, МПа - 21.
2. Условный проход, мм - 150.
3. Габаритные размеры, мм - 380х250.
4. Масса, кг, не более - 58.
Тройник Т-168
НАЗНАЧЕНИЕ
Тройник для отвода скважинной жидкости Т-168, где Т - тройник, 168 - диаметр обсадной колонны, предназначен для отвода скважинной жидкости при спуско-подъёмных операциях НКТ и глубинного оборудования. Применяется при изливе скважинной жидкости, когда нецелесообразно глушение скважины. Устанавливается на фланец колонной головки под превентор (спайдер) и крепится шпильками.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - скважинная жидкость.
2. Рабочее давление, МПа, не более - 9.
3. Габаритные размеры, мм - 300х344.
4. Масса, кг, не более - 35.
Шламоуловитель скважинный надпакерный ШСН
НАЗНАЧЕНИЕ
Шламоуловитель скважинный надпакерный ШСН предназначен для задерживания шлама, находящегося в скважинной жидкости, исключая его оседание на пакер.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Наименование параметра
ШСН-5
ШСН-6
1
2
3
Диаметр обсадной колонны, дюйм
Габаритные размеры, мм
Масса, кг, не более
5
125х810
19,4
6
145х810
20
ильтр механической очистки технологической жидкости ФМО-80
НАЗНАЧЕНИЕ
Фильтр механической очистки технологической жидкости ФМО-80, где Ф - фильтр, М - механической, О - очистки, 80 - условный проход в мм, предназначен для тонкой очистки от механических примесей технологической жидкости, предварительно очищенной системой емкостей желобной СЕЖ 3-19 ПХ (изготовитель - ООО "Татнефть-РНО-МехСервис").
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Условный проход, мм - 80.
2. Габаритные размеры, мм:
фильтр (диаметр х ширина х высота) - 273х582х690;
32 паза фильтрующего элемента (длина х ширина) - 100х2.
3. Масса, кг, не более - 70.
Фильтр для очистки скважины ФОС
НАЗНАЧЕНИЕ
Фильтр для очистки скважины ФОС-5(6), где Ф - фильтр, О - очистки, С - скважины, 5(6) - диаметр обсадной колонны в дюймах, предназначен для очистки призабойной зоны продуктивного пласта от шлама, песка, парафина, смол и других трудно извлекаемых промывкой отложений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Наименование параметра
ФОС-5
ФОС-6
1
2
3
Диаметр обсадной колонны, дюйм
Габаритные размеры, мм:
основной фильтр
дополнительный фильтр
Масса, кг, не более
внутр.
132х1250
43х1500
55
6 (dвнутр. - 150 мм)
150х1250
73х1500
61,2
Желонка поршневая Ж-114
НАЗНАЧЕНИЕ
Желонка поршневая Ж-114 предназначена для очистки забоя скважины от песчаных пробок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диаметр обсадной колонны, дюйм - 5 (внутренний диаметр - 132 мм).
2. Габаритные размеры (диаметр х длина при контейнере из одной НКТ, длиной 11 м), мм - 114х14600.
3. Масса (без контейнера), кг, не более - 86.
Дозатор скважинный глубинный ДСГ-50-01
НАЗНАЧЕНИЕ
Дозатор скважинный глубинный ДСГ-50-01, где Д - дозатор, С - скважинный, Г - глубинный, 50 - номинальная производительность (подача химреагента за 100 двойных ходов плунжера насоса) в см3, 01 - номер модификации, предназначен для подачи реагентов (дауфакс, дисолван 4490, ХТ-48, СНПХ-7523, депраком и др.) как растворимых, так и нерастворимых в воде, на приём невставных штанговых насосов с целью предотвращения образования водо-нефтяных эмульсий, отложений парафина, а также снижения вязкости нефти.
Он представляет собой миниатюрный плунжерный насос со всасывающим, нагнетательным и обратным клапанами, приводимыми в действие от импульса "всасывание-нагнетание" за счёт движения плунжера штангового насоса.
Дозатор в собранном виде через переходник присоединяется к цилиндру штангового насоса. Всасывание химреагента производится из контейнера колонны НКТ.
ДОСТОИНСТВА
1. Обеспечение непрерывной равномерной (порционной) подачи химреагента от 5 до 50 см3 за 100 двойных ходов плунжера насоса.
2. Прекращение подачи реагента при остановке насоса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Условный диаметр НКТ, образующих ёмкость для химреагента, мм - 73; 89.
2. Количество НКТ, штук - до 30.
3. Производительность (подача реагента за 100 двойных ходов плунжера насоса), см3 - 50.
4. Габаритные размеры, мм - 92х465.
5. Масса, кг, не более - 10.
Устройство для подачи реагента в затрубное пространство 3УПР-5-16
НАЗНАЧЕНИЕ
Устройство для подачи реагента в затрубное пространство 3УПР-5-16, где 3 - третье исполнение, У - устройство, П- подачи, Р - реагента, 5 - объём реагента в устройстве в литрах, 16 - максимальное давление среды в МПа, предназначено для подачи реагента в затрубное пространство скважины с целью предотвращения образования водо-нефтяных эмульсий и отложений парафина.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - деэмульгатор.
2. Объём устройства, л - 5,0.
3. Максимальное давление жидкости, МПа - 16,0.
4. Габаритные размеры, мм - 346х935х1500.
5. Масса, кг, не более - 35.
Устройство для отсыпки забоя УОЗ-102
НАЗНАЧЕНИЕ
Устройство для отсыпки забоя УОЗ-102, где У - устройство, О - отсыпки, З - забоя, 102 - наружный максимальный диаметр в мм, предназначено для доставки песка на забой скважины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Габаритные размеры (диаметр х высота без контейнера), мм - 102х526.
2. Масса, кг, не более - 13,5.
Клапан забойный
НАЗНАЧЕНИЕ
Клапан забойный предназначен для доставки песка в забой перед обработкой призабойной зоны нефтегазодобывающей скважины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Габаритные размеры (наружный диаметр х высота), мм - 120,6х1025...1085.
2. Масса, кг, не более - 15.
Клапан промывочный 2,5"-20
НАЗНАЧЕНИЕ
Клапан промывочный предназначен для промывки песчаных пробок в забое скважин.
Клапан состоит из седла, размывочного узла и наконечника. Седло служит упором для размывочного узла и вставляется в муфту между трубой НКТ и насадкой (трубчатой, зубчатой) - рыхлителем (рыхлителем клапан не комплектуется), - при спуске колонны НКТ.
Промывочная жидкость подаётся через вертлюг, рыхление песчаных пробок производится при помощи лебёдки агрегата ремонта скважин (подъём на небольшую высоту и опускание при одновременной промывке).
По завершению прямой промывки подъём клапана осуществляется методом вымывания жидкостью или ловителем. После извлечения клапана можно (при необходимости) осуществить обратную промывку.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочее давление промывки, МПа - 20.
2. Внутренний диаметр трубы, мм - 62.
3. Диаметр проходного отверстия седла, мм - 55.
4. Габаритные размеры, мм - 58х665.
5. Масса, кг, не более - 3,0.
Клапан КОСУР для опрессовки колонны НКТ
НАЗНАЧЕНИЕ
Клапан предназначен для опрессовки колонны НКТ 1,5", 2", 2,5".
Он состоит из седла и запорного органа. Седло служит упором для запорного органа и вставляется в муфту при спуске колонны НКТ. Уплотняющим элементом запорного органа является резиновая манжета.
Для облегчения извлечения запорного органа после завершения опрессовки в запорном органе предусмотрен узел разгрузки, соединяющий при подъёме ловителем полость над клапаном с полостью под клапаном.
При монтаже новой колонны НКТ запорный орган ставят на седло и опускают в скважину.
При опрессовке действующей колонны НКТ запорный орган опускается под собственным весом или установленным в ловитель на тросике. Подъём может осуществляться как методом вымывания жидкостью, так и ловителем.
ТЕХНИЧЕСКИЕ ДАННЫЕ
№ п/п
Значение параметра
Наименование параметра
1
2
3
4
5
6
7
Диаметр опрессовываемой колонны НКТ, дюйм
Рабочая среда
Допускаемое давление опрессовки, МПа
Внутренний диаметр трубы, мм
Диаметр проходного отверстия седла, мм
Габаритные размеры (высота х диаметр), мм
Масса, кг, не более
1,5
25,0
40
35,5
375х36,6
1,4
2
25,0
50
45
777х46,5
3,2
2,5
25,0
62
55
795х57,5
4,2
Пресные и сточные воды,
нефтепродукты
Головка опрессовочная ГО-8
НАЗНАЧЕНИЕ
Головка в составе устьевой арматуры (АУ 140х50, АУЭ 140х50 и АУВ 140х50) предназначена для измерения давления опрессовки колонны НКТ и стравливания опрессовочного давления по мере завершения опрессовки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
п/п
Значение параметра
Исполнение 1
Исполнение 2
Наименование параметра
1
2
3
Максимальное давление, МПа
Габаритные размеры
(длина х ширина х высота), мм
Масса, кг, не более
8,0
200х84х119
4,2
8,0
228х170х150
6,0
Клапан для стравливания газа КСГ-0,2
НАЗНАЧЕНИЕ
Клапан для стравливания газа КСГ-0,2 предназначен для автоматического стравливания газа из насосов ЦНС и приёмных фильтров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - нефтепродукты.
2. Максимальное давление, МПа - 0,2.
3. Габаритные размеры, мм - 160х192.
4. Масса, кг, не более - 2,4.
Клапан поплавковый для сброса газа КП-4
НАЗНАЧЕНИЕ
Клапан поплавковый для сброса газа КП-4 предназначен для отведения газа из скважинного продукта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Максимальное давление, МПа - 4,0.
2. Габаритные размеры, мм - 650х1200.
3. Масса, кг, не более - 90,0.
Газоперепускной клапан двойного действия ГПКДД-73-4
НАЗНАЧЕНИЕ
Газоперепускной клапан двойного действия ГПКДД-73-4 предназначен для:
2;
- автоматического перекрытия канала "сброса" газа при обратной промывке и глушении скважины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Устанавливаемая колонна НКТ - 73.
2. Избыточное давление срабатывания (открытия) газового клапана, кг/см2 - 4,0.
3. Избыточное давление срабатывания (закрытия) водяного клапана, кг/см2 - 8,0.
4. Габаритные размеры (диаметр х высота), мм - 116х169.
5. Масса, кг, не более - 8,8.
Пробоотборник полнопоточный ручной ПОТОК-2
НАЗНАЧЕНИЕ
Пробоотборник полнопоточный ручной ПОТОК-2 предназначен для отбора полнопоточных точечных проб из трубопроводов, транспортирующих газо-жидкостную смесь или жидкость (водо-нефтяную смесь).
Функциональное назначение пробоотборника - формирование достоверной пробы продукта для определения процентного содержания в нём газа, воды и нефти лабораторным способом.
Пробоотборник может применяться:
- на входных трубопроводах;
- на трубопроводах, отводящих жидкость из сепараторов измерительных установок;
- на линиях качества узлов учёта нефти;
- на коллекторах непосредственно возле устья скважин.
ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ ОБЪЕКТОВ,
на которых может эксплуатироваться пробоотборник
1. Состав газо-жидкостной смеси - нефть, пластовая вода, газ.
2. Рабочее давление, МПа (кгс/см2), не более - 4,0 (40).
3. Температура окружающей среды, оС - от -40 до +60.
4. Кинематическая вязкость жидкости, сСт, не более - 120.
5. Содержание воды в водо-нефтяной смеси, %, об. - 0-100.
6. Содержание газа в газо-жидкостной смеси, %, об. - 0-100.
7. Содержание сернистых соединений в массовой доле, %, не более - 3.
8. Количество механических примесей, мг/л, не более - 3000.
9. Размер механических примесей, мм, не более - 2.
10. Содержание сероводорода, %, об., не более - 2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочее давление, МПа - 4,0.
2. Диаметр труборовода, мм - 50.
3. Объём точечной пробы
(при диаметре трубопровода 50 мм), см3 - 470.
4. Габаритные размеры
(в сборе с ответными фланцами), мм - 920х270х450.
5. Масса, кг, не более - 40,0.
Распределитель потока жидкости РП-50-25
НАЗНАЧЕНИЕ
Распределитель потока жидкости РП-50-25, где Р - распределитель, П - потока жидкости, 50 - диаметр трубопровода в мм, 25 - максимальное давление прокачиваемой жидкости в МПа, предназначен для изменения направления потока жидкости при проведении промывочных работ, ОПЗ, при закачке тампонирующих материалов (цемент, ВНП и т.д.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Максимальное давление прокачиваемой жидкости, МПа - 25,0.
2. Диаметр трубопровода, мм - 50,0.
3. Габаритные размеры (дина х ширина х высота), мм - 1200х600х800.
4. Масса, кг, не более - 120.
Штанговращатель малогабаритный с защитой ШВМ3-80
НАЗНАЧЕНИЕ
Штанговращатель малогабаритный с защитой ШВМЗ-80 предназначен для придания колонне насосных штанг вращательного движения с целью очистки внутренней поверхности насосно-компрессорных труб от отложений парафина и предотвращения одностороннего износа насосных штанг в искривлённых скважинах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Грузоподъёмность, кН - 80,0.
2. Диаметр закрепляемого полированного штока, мм - 31,75.
3. Угол поворота за одно качание - 1о20/.
4. Смазка червячной пары, подшипника скольжения,
винтов подъёмных - ЛИТОЛ-24 ГОСТ 21150.
5. Габаритные размеры
(длина х ширина х высота), мм, не более: 380х320х632.
6. Масса, кг, не более - 41;
в том числе: штанговращатель ШВМ-80 - 14;
щит защитный - 16,5;
вертлюжок ВКП-40 - 2х3,5=7;
втулка-компенсатор - 3,5.
Вертлюжок для канатной подвески ВКП-40
НАЗНАЧЕНИЕ
Вертлюжок для канатной подвески ВКП-40 предназначен для исключения скручивания канатной подвески при возвратно-поступательных движениях станка-качалки на двухлифтовых скважинах одновременно раздельной добычи.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Допустимая нагрузка, кН - 40,0.
2. Габаритные размеры, мм - 104х145.
3. Масса, кг, не более - 5,2.
Вертлюг штока устьевого ВШУ-80
НАЗНАЧЕНИЕ
Вертлюг штока устьевого ВШУ-80 предназначен для крепления на траверсе станка-качалки и обеспечения свободного вращения устьевого штока, соединённого с подвеской глубиннонасосных штанг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Допустимая нагрузка, кН - 80,0.
2. Габаритные размеры, мм - 108х200.
3. Масса, кг, не более - 5,2.
Зажим устьевого штока для подвески колонны штанг
НАЗНАЧЕНИЕ
Зажим устьевого штока для подвески колонны штанг предназначен для удержания колонны штанг в случае аварийного обрыва канатной подвески СКН, проведения операций по исследованию скважин и снятия канатной подвески с головки балансира СКН.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Момент затяжки болтов, кгс*м - 36.
2. Удерживаемый вес, кг - 6000.
3. Минимальный диаметр зажимаемого штока, мм - 31,3.
4. Габаритные размеры (длина х ширина х высота), мм - 105х103х112.
5. Масса, кг, не более - 10,0.
Разжим Р-3
НАЗНАЧЕНИЕ
Разжим Р-3 предназначен для регулирования расстояния между штанговращателем и траверсой при монтаже динамографа (межтраверсного датчика) без разгрузки канатной подвески ШГНУ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Грузоподъёмность, т - 3,0.
2. Габаритные размеры (длина х ширина х высота), мм - 225х132х191.
3. Масса, кг, не более - 10,0.
Установка насосная центробежная с верхним приводом УНЦВП
НАЗНАЧЕНИЕ
Установка насосная центробежная с верхним приводом УНЦВП предназначена для перекачки водо-нефтяной жидкости на дожимных насосных станциях (ДНС), полностью заменяет применяемые на ДНС насосы ЦНС 38, 60, 105 (180 и 300) с электродвигателями мощностью 18,5-250 кВт и частотой вращения 3000 об./мин.
ДОСТОИНСТВА
1. Насос ЭЦН имеет больший межремонтный период (МРП), чем насос ЦНС, и может работать круглосуточно.
2. Непрерывная, а не циклическая, работа по откачке водо-нефтяной жидкости положительно влияет на работу управляющей аппаратуры.
3. Установка не требует частого обслуживания и практически бесшумна в эксплуатации.
4. Установка имеет торцовое уплотнение с самоуплотняющимся сальниковым устройством, которое не допускает утечек жидкости.
5. Жесткое шлицевое соединение валов не вызывает вибраций, поэтому нет необходимости в диагностике.
6. Подшипники качения работают на жидкой смазке, а не на консистентной, что позволяет увеличить период ее замены и долговечность подшипников.
7. Модульная конструкция установки позволяет производить последующий демонтаж привода насоса ЭЦН (для сервисного обслуживания или ремонта) без демонтажа насоса ЭЦН.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИПОВЫХ УНЦВП
№ п/п
Значение параметра
Наименование параметра
1
2
3
4
5
6
7
8
9
10
Марка установки
Применяемый насос ЭЦН
3/сут.
Напор ЭЦН, м
Тип электродвигателя
Мощность электродвигателя, кВт
-1
Масса электродвигателя, кг
Габаритные размеры привода, мм:
высота
диаметр
Масса привода, кг, не более
УНЦВП-18,5
5А-250-250
250
250
ВА160М2
18,5
3000
180
1450
350
300
УНЦВП-30
5А-500-250
500
250
ВА180М2
30
3000
221
1450
400
350
УНЦВП-45
6-800-250
800
250
ВА200L2
45
3000
315
1550
450
450
Клапан обратный малогабаритный межфланцевый КОММ-133
НАЗНАЧЕНИЕ
Клапан обратный малогабаритный межфланцевый КОММ-133, где К - клапан, О - обратный, М - малогабаритный, М - межфланцевый, 133 - наружный диаметр корпуса, предназначен для предотвращения обратного потока жидкости в системах, транспортирующих жидкость. Устанавливается между фланцами по ГОСТ 12815-80 или между задвижкой 3КЛ2 80х40 и фланцем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - пресные и сточные воды, нефтепродукты.
2. Максимальное давление запирания полостей, МПа - 4,0.
3. Условный диаметр нагнетательного трубопровода, мм - 80,0.
4. Условный проход, мм - 40,0.
5. Габаритные размеры, мм - d133х36.
6. Масса, кг, не более - 2,3.
Клапан обратный малогабаритный межфланцевый КОММ-212
НАЗНАЧЕНИЕ
Клапан обратный малогабаритный межфланцевый КОММ-212, где К - клапан, О - обратный, М - малогабаритный, М - межфланцевый, 212 - наружный диаметр корпуса, предназначен для предотвращения обратного потока жидкости в системах, транспортирующих жидкость. Устанавливается между фланцами по ГОСТ 12815-80 или между задвижкой 3КЛ2 150х40 и фланцем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочая среда - пресные и сточные воды, нефтепродукты.
2. Максимальное давление запирания полостей, МПа - 4,0.
3. Условный диаметр нагнетательного трубопровода, мм - 150,0.
4. Условный проход, мм - 70,0.
5. Габаритные размеры, мм - d212х40.
6. Масса, кг, не более - 8,2.
Линия мойки насосно-компрессорных труб - 2000 год
НАЗНАЧЕНИЕ
Линия мойки труб НКТ предназначена для проведения струйной очистки водным моющим раствором внутренней и наружной поверхностей от парафиновых и смолистых отложений бывших в употреблении труб, изготовленных по ГОСТ 633.
Линия представляет собой компоновку моечной машины, перекладывателей, сбрасывателей, карманов-накопителей и стеллажей, рольгангов для транспортировки, мойки, сушки, сортировки и передвижения насосно-компрессорных труб в зависимости от технологической последовательности ремонта труб, планировки цеха и требований заказчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диаметр обрабатываемых труб, мм - 60; 73; 89.
2. Длина обрабатываемых труб, м - 7-12.
3. Производительность мойки труб, шт./час - 28.
4. Количество одновременно моющихся труб, шт. - 4.
5. Температура водного моющего раствора, оС - 90-95.
Линия очистки насосно-компрессорных труб от эпоксидных покрытий - 2002 год
НАЗНАЧЕНИЕ
Линия предназначена для проведения сухой очистки внутренней поверхности насосно-компрессорных труб от эпоксидных покрытий.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диаметр обрабатываемых труб, мм - 60; 73; 89.
2. Длина обрабатываемых труб, м - 6,5-11.
3. Производительность установки при длине труб 9 м, шт./час - 4.
Комплекс оборудования для мойки нефтепромыслового оборудования - 2004 год
НАЗНАЧЕНИЕ
Установка моечная нефтепромыслового оборудования УМ-1-НО проектировалась для цеха по ремонту нефтяного оборудования и предназначена для мойки наружных и внутренних поверхностей бывшего в употреблении нефтяного оборудования (редуктора станков-качалок, насосов типа ЦНС, МС и т.д.) как в собранном, так и разобранном виде, причем детали насосов и других изделий можно устанавливать в кассеты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Максимально допустимые габариты оборудования,
направляемого на мойку (длина х высота х ширина), мм - 3500х1200х1600.
2 - 150,0.
3. Максимальная высота над уровнем пола, мм - 4200.
4. Минимальная глубина приямника под подогреватель-отстойник ПО, мм - 4000.
5. Расход моющего раствора, м3/час - 55+5.
6. Давление моющего раствора, МПа - 0,6+0,04.
7. Максимальный объём моющего раствора, м3 - 35.
8. Температура моющего раствора, оС - 85-93.
9. Установленная мощность электродвигателей, кВт - 57.
Моечная камера установки подсоединяется к вытяжной вентиляции с мощностью не менее 3600 м3/час.
Моечная установка комплектуется пультом управления и электрошкафом.
Линия укладки насосно-компрессорных труб с двумя демпфирующими устройствами - 2007 год
НАЗНАЧЕНИЕ
Линия укладки насосно-компрессорных труб с двумя демпфирующими устройствами предназначена для последовательной безударной укладки труб в карман-накопитель, выходящих их цеха по ремонту, для их дальнейшего переноса к месту хранения.
ДОСТОИНСТВА
1. Автоматизация технологического процесса.
2. Устройство демпфирования предотвращает повреждение антикоррозионного покрытия внутренней поверхности НКТ при складировании в накопительный карман, тем самым позволяет избежать брака выпускаемой продукции.
3. Снижен уровень шума при складировании, таким образом улучшены условия труда персонала.
4. Удобство последующей транспортировки НКТ к месту хранения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Диаметр обрабатываемых труб, мм - 60; 73; 89.
2. Длина труб, м - 6,5-11.
3. Рабочее давление в гидросистеме, МПа - 8.
4. Максимальное количество труб в накопителе, шт. - 35.
5. Количество карманов, шт. - 2.
6. Потребляемая мощность, кВт - 1,5.
7. Габаритные размеры установки
(высота х длина х ширина), мм - 1000х15500х3400.
Мост приёмный для капитального ремонта скважин
с рабочими площадками и приставным стеллажом грузоподъёмностью 80 тонн на полуприцепе ТСП 94163-0000010
ПМК-80Ш-01 ПОИСК - 2013 год
НАЗНАЧЕНИЕ
Мост приёмный для КРС с рабочими площадками и приставным стеллажом грузоподъёмностью 80 тонн на полуприцепе ТСП 94163-0000010 ПМК-8-01 ПОИСК предназначен для проведения спуско-подъёмных операций с бурильными, насосно-компрессорными трубами и штангами при производстве капитального ремонта скважин, а также для транспортировки бригадного оборудования при переезде со скважины на скважину.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Грузоподъёмность, тн - 80.
2. Габаритные размеры (длина х ширина х высота), мм:
- в транспортном положении - 15300х2550х3650;
- в рабочем положении (с лестницами) - 18600х12600х2850.
3. Рабочий уклон моста - 1:25.
4. Высота моста в задней части (у рабочей площадки), мм - 1900.
5. Предельная длина труб, мм - 11800.
6. Ширина беговой дорожки, мм - 560+560.
7. Размеры рабочей площадки, мм:
- стандартная - 3000х4000;
- в стеснённых условиях - 3000х3500; 3000х3000; 3000х2500; 3000х2000.
8. Величина регулировки высоты рабочей площадки, мм - 1130-1600.
9. Ширина проходов вдоль стеллажей, мм - 1000.
10. Регулировка положения проходов передней площадки
по длине труб - имеется.
11. Положение установки подъёмного агрегата
о, +90о, -90о.
12. Высота регулировки подъёмного жёлоба, внутренних стоек (моста и
приставного стеллажа) от поверхности беговой дорожки, мм - 600.
13. Величина регулировки опорных устройств
приставного стеллажа от номинальной высоты, мм - 100+300.
14. Ёмкость поворотного стеллажа, НКТ-73, шт. - 276.
15. Ёмкость поворотного стеллажа, НКТ-73, шт.:
- в положении готовности для перевозки труб - 252;
- при использовании в качестве основных стеллажей - 312.
16. Марка шасси - полуприцеп ТСП-94163-0000010-01.
17. Транспортное средство - седельный тягач (ССУ=1500 мм).
18. Масса приёмного моста
без полуприцепа и приставного стеллажа, кг, не более - 9000.
Мост приёмный для текущего ремонта скважин
с рабочей площадкой и проходами вдоль стеллажей грузоподъёмностью 40 тонн на шасси
ПМК-40Ш-01 ПОИСК - 2014 год
НАЗНАЧЕНИЕ
Мост приёмный для ТРС с рабочей площадкой и проходами вдоль стеллажей грузоподъёмностью 40 тонн на шасси предназначен для проведения спуско-подъёмных операций с бурильными, насосно-компрессорными трубами и штангами при производстве текущего ремонта скважин, а также для транспортировки бригадного оборудования при переезде со скважины на скважину.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Грузоподъёмность, тн - 40.
2. Габаритные размеры (длина х ширина х высота), мм:
- в транспортном положении - 11200х2500х2000;
- в рабочем положении (с рабочей площадкой) - 15200х9450х2000.
3. Рабочее положение:
- моста - горизонтальное;
- жёлоба (уклон) - 1:25-1:13.
4. Транспортное положение жёлоба - горизонтальное.
5. Высота моста в рабочем положении, мм, минимальная - 1125.
6. Предельная длина труб, мм - 11500.
7. Ширина беговой дорожки, мм - 605+605.
8. Размеры рабочей площадки, мм:
- стандартная - 3000х4000;
- в стеснённых условиях - 3000х3500; 3000х3000; 3000х2500; 3000х2000.
9. Высота рабочей площадки, мм, не более - 700.
10. Ширина проходов вдоль стеллажей, мм - 900.
11. Положение установки подъёмного агрегата
о, +90о, -90о.
12. Высота регулировки задней части подъёмного жёлоба, мм - 700.
13. Величина регулировки опорных устройств, мм - 400.
14. Ёмкость поворотного стеллажа, НКТ-73, шт. - 276.
15. Производитель шасси - ООО "Орские прицепы".
16. Шины пневматические - 16,5/70-18.
17. Тормозная система - пневматическая, однопроводная.
18. Пневмовыводы - по ГОСТ 4364-81.
19. Электровыводы - по ГОСТ 9200-76.
20. Транспортное средство - К-701.
21. Скорость движения в сцепке, км/ч - 30.
22. Масса приёмного моста, кг, не более - 7200.
